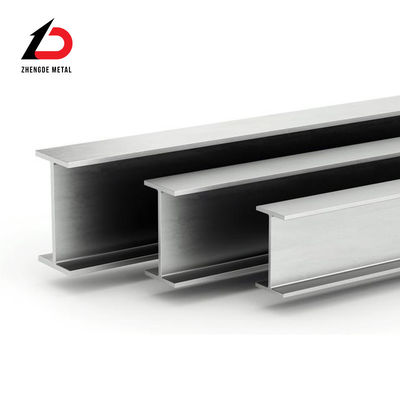

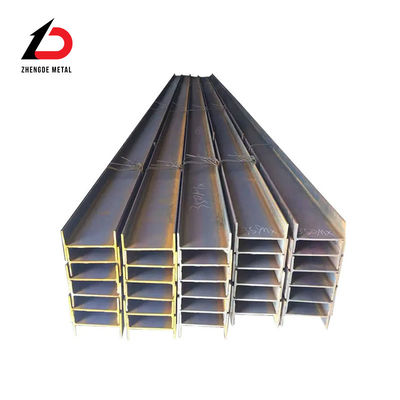

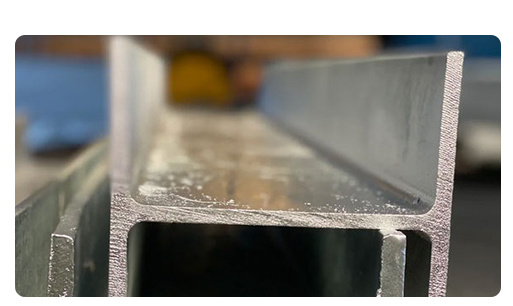

Wiązka H:

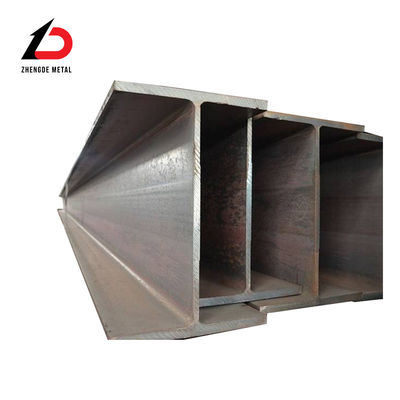

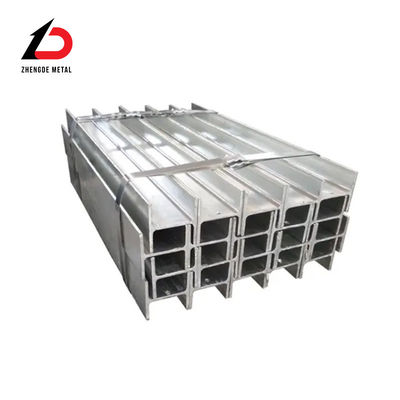

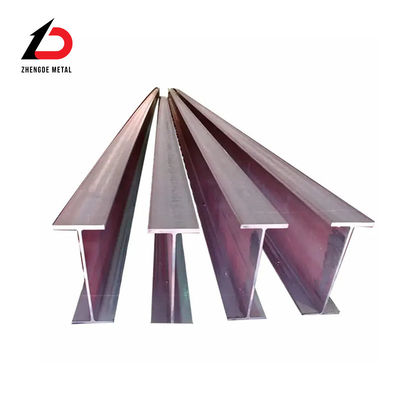

Stal w kształcie H jest ekonomiczną sekcją poprzeczną o wysokiej wydajności, z bardziej zoptymalizowanym rozkładem powierzchni przekroju poprzecznego i bardziej rozsądnym stosunkiem wytrzymałości do masy.Nazwała się tak, ponieważ jej przekrój jest taki sam jak angielska litera "H"Ponieważ wszystkie części stali H są rozmieszczone pod kątem prostym, stal H ma zalety silnej odporności na gięcie we wszystkich kierunkach, prostej konstrukcji,oszczędność kosztów i lekka waga konstrukcyjna, i jest szeroko stosowany.
Stal w kształcie H jest obecnie szeroko stosowanym profilem w budynkach stalowych i ma wiele różnic w porównaniu z stalą w kształcie I. Pierwszym jest płaszcz, a drugim,wewnętrzna powierzchnia kołnierza nie ma nachyleniaWłaściwości przekroju poprzecznego wiązek H są znacznie lepsze niż tradycyjne wiązki I, stali kanałowe i stali kątowe.
Zastosowanie

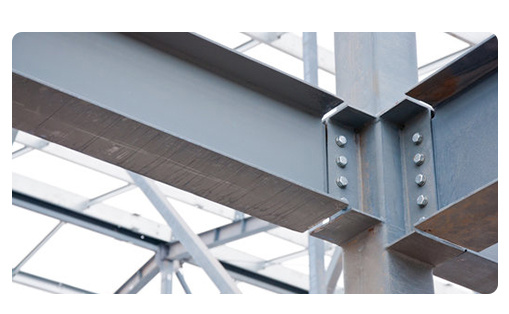

Stal z profilu H, ekonomiczny i wydajny materiał przekrojowy o lepszym układzie powierzchni przekroju i rozsądnym stosunku siły do masy, jest szeroko stosowana w zakładach przemysłowych,budynki cywilne, mosty, elektryczne uchwyty kolejowe i inne projekty budowlane, ze względu na jego zalety w zakresie gięcia, prostej konstrukcji, niskiego kosztu i lekkiej wagi.
Dzięki bogatej sile technicznej i zaawansowanemu sprzętowi, podejmujemy się projektowania i produkcji jednolitych i zmiennych wiązek H.
Światło | ||||||||||||||||
Specyfikacja:BS EN 10025-2:2004Wymiar:ASTM A6-11Tolerancja:BS EN 10034:1993 | ||||||||||||||||
Wyznaczenie | h | b | s | t | Obszar | IX | Nie | IX | w | Zx | Zy | |||||
mmxmmxkg/m | mm | mm | mm | mm | cm2 | cm4 | cm4 | cm | cm | cm3 | cm3 | |||||
1016x305x222 | 970.3 | 300.0 | 16.0 | 21.1 | 282 | 406,500 | 9,501 | 37.95 | 5.80 | 8,380 | 633 | |||||
1016x305x249 | 980.0 | 300.0 | 16.5 | 26.0 | 317 | 481,100 | 11,750 | 38.97 | 6.09 | 9,818 | 784 | |||||
1016x305x272 | 990.1 | 300.0 | 16.5 | 31.0 | 347 | 553,800 | 14,000 | 39.96 | 6.35 | 11,190 | 934 | |||||
1016x305x314 | 1000.0 | 300.0 | 19.1 | 35.9 | 400 | 644,700 | 16,280 | 40.15 | 6.38 | 12,890 | 1085 | |||||
1016x305x349 | 1008.1 | 302.0 | 21.1 | 40.0 | 444 | 722,300 | 18,460 | 40.32 | 6.45 | 14,330 | 1222 | |||||
1016x305x393 | 1016.0 | 303.0 | 24.4 | 43.9 | 500 | 807,700 | 20,500 | 40.18 | 6.40 | 15,900 | 1353 | |||||
1016x305x415 | 1020.0 | 304.0 | 26.0 | 46.0 | 529 | 853,100 | 21,710 | 40.17 | 6.41 | 16,728 | 1428 | |||||
1016x305x438 | 1026.0 | 305.0 | 27.0 | 49.0 | 557 | 909,800 | 23,360 | 40.41 | 6.47 | 17,740 | 1532 | |||||
1016x305x494 | 1036.0 | 309.0 | 31.0 | 54.0 | 629 | 1,028,000 | 26,820 | 40.42 | 6.53 | 19,845 | 1736 | |||||
1016x305x584 | 1056.0 | 314.0 | 36.0 | 64.0 | 744 | 1,246,100 | 33,430 | 40.93 | 6.70 | 23,600 | 2130 |
IPE | ||||||||||||||||
Specyfikacja:BS EN 10025-2:2004Wymiar:Euronorm 19-57Tolerancja:BS EN 10034:1993 | ||||||||||||||||
Wyznaczenie | h | b | s | t | Obszar | IX | Nie | IX | w | Zx | Zy | |||||
Ttyp | mmxmmxkg/m | mm | mm | mm | mm | cm2 | cm4 | cm4 | cm | cm | cm3 | cm3 | ||||
AA100 | 100x55x6.7 | 97.6 | 55.0 | 3.6 | 4.5 | 8.56 | 136 | 12.6 | 3.98 | 1.21 | 27.9 | 4.57 | ||||
AA120 | 120x64x8.4 | 117.0 | 64.0 | 3.8 | 4.8 | 10.7 | 244 | 21.1 | 4.79 | 1.41 | 41.7 | 6.59 | ||||
AA140 | 140x73x10.1 | 136.6 | 73.0 | 3.8 | 5.2 | 12.8 | 407 | 33.8 | 5.64 | 1.63 | 59.7 | 9.27 | ||||
AA160 | 160x82x12.1 | 156.4 | 82.0 | 4.0 | 5.6 | 15.4 | 646 | 51.6 | 6.47 | 1.83 | 82.6 | 12.6 | ||||
AA180 | 180x91x14.9 | 176.4 | 91.0 | 4.3 | 6.2 | 19.0 | 1,020 | 78.1 | 7.32 | 2.03 | 116 | 17.2 | ||||
AA200 | 200x100x18.0 | 196.4 | 100.0 | 4.5 | 6.7 | 22.9 | 1,533 | 112 | 8.19 | 2.21 | 156 | 22.4 |
Japońskie sekcje I (Flanca spółkowa) | ||||||||||||||||
Specyfikacja:BS EN 10025-2:2004Wymiar:JIS G3192:2008Tolerancja:JIS G3912:2008 | ||||||||||||||||
Wyznaczenie | h | b | s | t | Obszar | IX | Nie | IX | w | Zx | Zy | |||||
mmxmmxkg/m | mm | mm | mm | mm | cm2 | cm4 | cm4 | cm | cm | cm3 | cm3 | |||||
150x75x17.1 | 150 | 75 | 5.5 | 9.5 | 21.83 | 819 | 57.5 | 6.12 | 1.62 | 109 | 15.3 | |||||
200x100x26.0 | 200 | 100 | 7 | 10 | 33.06 | 2,170 | 138 | 8.11 | 2.05 | 217 | 27.7 |

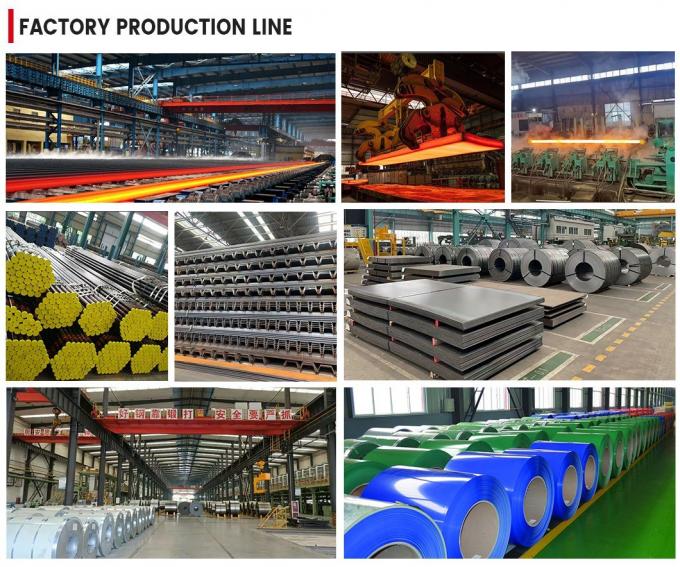

Shandong Zhengde Metal Manufacturing Co., Ltd.jest przedsiębiorstwem produkującym i sprzedającym walcowane na gorąco cewki stalowe, walcowane na zimno cewki stalowe, walcowane na cynkowane cewki stalowe, walcowane na barwie cewki stalowe, cewki stalowe, cewki stalowe, siatki metalowe,stali nierdzewnej, aluminium, miedzi i innych wyrobów metalowych zintegrowane duże przedsiębiorstwa.z ponad 100 liniami produkcyjnymiProdukty są eksportowane do ponad 50 krajów i regionów, takich jak Ameryka Północna,Ameryka Południowa, Europa, Afryka, Oceania, Bliski Wschód i Azja Południowo-Wschodnia.
