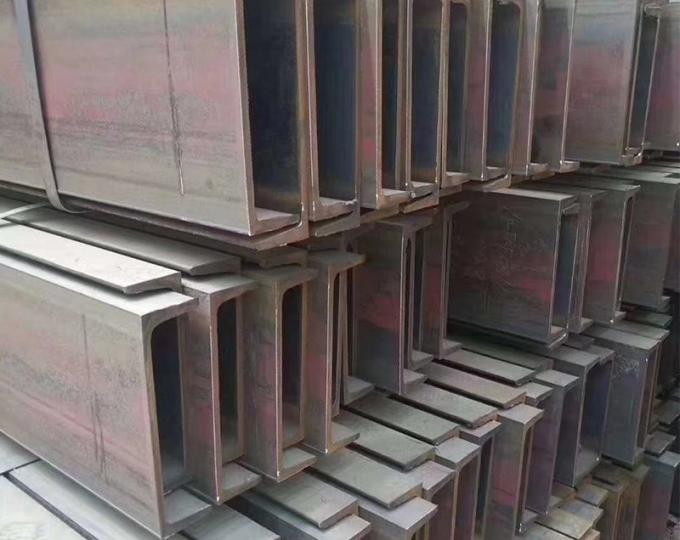

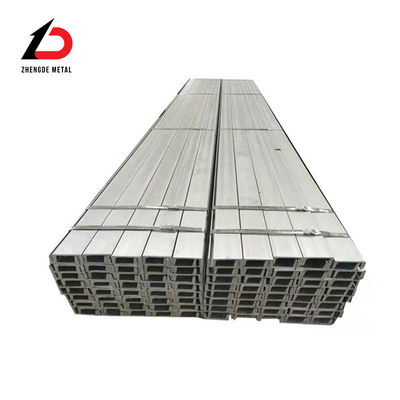

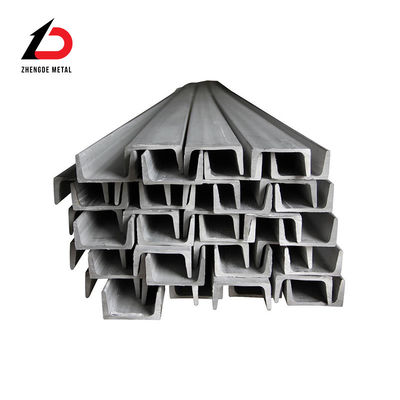

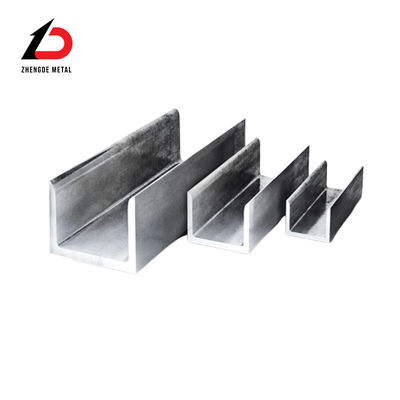

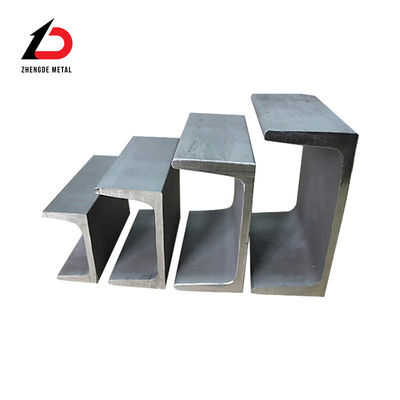

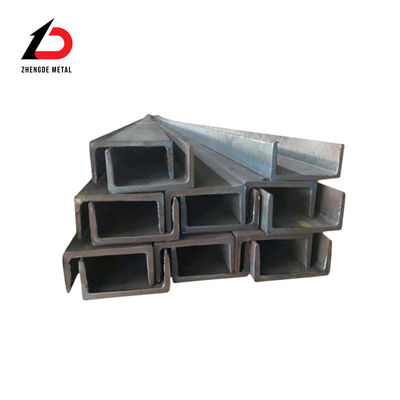

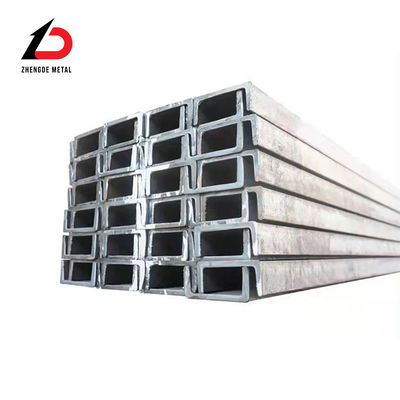

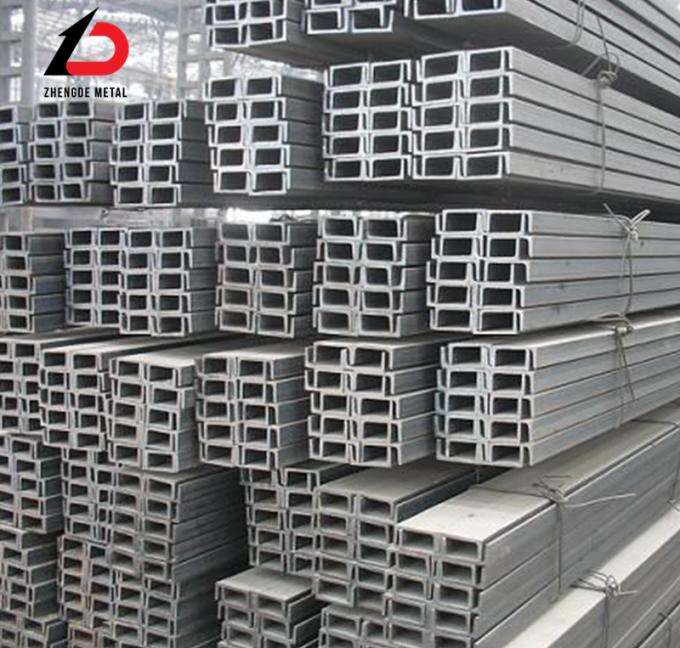

Kształtownik stalowy typu U&C Zhengde to długi pas stali o przekroju w kształcie rowka. Jego specyfikacje wyrażone są w milimetrach wysokości pasa (h) * szerokości stopki (b) * grubości pasa (d), na przykład 120*60*5.5, co oznacza, że kształtownik stalowy o wysokości pasa 120 mm i szerokości stopki 60 mm ma grubość pasa 5,5 mm. mm kształtownik stalowy, lub UPE120 kształtownik stalowy.
Kształtowniki stalowe mają szerokie zastosowanie i mogą być używane w budownictwie, produkcji maszyn, produkcji samochodów, przemyśle stoczniowym i innych dziedzinach. W budownictwie kształtowniki stalowe są często używane do produkcji ram konstrukcji stalowych, ram nośnych, belek i słupów itp. W produkcji maszyn kształtowniki stalowe są często używane do produkcji łoża obrabiarek, prowadnic, taśm przenośnikowych itp. W produkcji samochodów kształtowniki stalowe są często używane do produkcji ram, nadwozi i tak dalej. W przemyśle stoczniowym kształtowniki stalowe są często używane do produkcji ram kadłubów, wyposażenia statków itp.
| UPE80 | 80*50*4.5*8 | 8.89 |
| UPE100 | 100*55*5*8.5 | 10.9 |
| UPE120 | 120*60*5.5*9 | 13.2 |
| UPE140 | 140*65*6*9.5 | 15.7 |
| UPE160 | 160*70*6.5*10 | 18.6 |
| UPE180 | 180*75*7*10.5 | 21.6 |
| UPE200 | 200*80*7.5*11 | 24.8 |
| UPE220 | 220*85*8*12 | 28.8 |
| UPE240 | 240*90*8.5*13 | 33.4 |
| UPE270 | 270*95*9*14 | 38.8 |
| UPN65 | 65*42*5*7 | 7.09 |
| UPN80 | 80*45*6*8 | 8.64 |
| UPN100 | 100*50*6*8.5 | 10.6 |
| UPN120 | 120*55*7*9 | 13.4 |
| UPN140 | 140*60*7*10 | 16 |
| UPN160 | 160*65*7.5*10.5 | 18.8 |
| UPN180 | 180*70*8*11 | 22 |
| UPN200 | 200*75*8.5*11.5 | 25.3 |
| UPN220 | 220*80*9*12.5 | 29.4 |
| UPN240 | 240*85*9.5*13 | 33.2 |
| UPN260 | 260*90*10*14 | 37.9 |
| UPN280 | 280*95*10*15 | 41.8 |
| UPN300 | 300*100*10*16 | 46.2 |
| Model | Rozmiar (mm) | SD (cm2) |
TW (Kg/m) |
|||||
| h | b | tw | t | r | r1 | |||
| 5 | 50 | 37 | 4.5 | 7 | 7 | 3.5 | 6.92 | 5.44 |
| 6.3 | 63 | 40 | 4.8 | 7.5 | 7.5 | 3.8 | 8.45 | 6.63 |
| 8 | 80 | 43 | 5 | 8 | 8 | 4 | 10.24 | 8.04 |
| 10 | 100 | 48 | 5.3 | 8.5 | 8.5 | 4.2 | 12.74 | 10 |
| 12.6 | 126 | 53 | 5.5 | 9 | 9 | 4.5 | 15.69 | 12.31 |
| 14a | 140 | 58 | 6 | 9.5 | 9.5 | 4.8 | 18.51 | 14.53 |
| 14b | 140 | 60 | 8 | 9.5 | 9.5 | 4.8 | 21.31 | 16.73 |
| 16a | 160 | 63 | 6.5 | 10 | 10 | 5 | 21.95 | 17.23 |
| 16b | 160 | 65 | 8.5 | 10 | 10 | 5 | 25.15 | 19.75 |
| 18a | 180 | 68 | 7 | 10.5 | 10.5 | 5.2 | 25.69 | 20.17 |
| 18b | 180 | 70 | 9 | 10.5 | 10.5 | 5.2 | 29.29 | 22.99 |
| 20a | 200 | 73 | 7 | 11 | 11 | 5.5 | 28.83 | 22.63 |
| 20b | 200 | 73 | 7 | 11 | 11 | 5.5 | 32.83 | 25.77 |
| 22a | 220 | 77 | 9 | 11.5 | 11.5 | 5.8 | 31.84 | 24.99 |

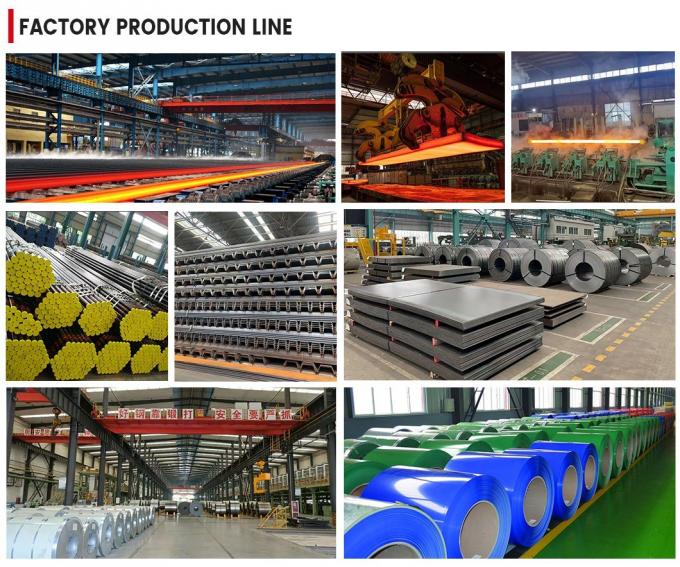

Shandong Zhengde Metal Manufacturing Co., Ltd. to firma produkcyjno-handlowa integrująca walcowane na gorąco kręgi stalowe, walcowane na zimno kręgi stalowe, ocynkowane kręgi stalowe, kręgi stalowe powlekane kolorami, stal kształtową, rury stalowe, druty stalowe, siatki metalowe, stal nierdzewną, aluminium, miedź i inne zintegrowane produkty metalowe dużych przedsiębiorstw. Powstało pięć baz produkcyjno-handlowych w Binzhou, Liaocheng, Wuxi, Tianjin, Jinan i Tai'an, z ponad 100 liniami produkcyjnymi, 4 krajowymi laboratoriami, 2 centrami inżynierii technicznej i 5 centrami technologii przedsiębiorstw. Produkty eksportowane są do ponad 50 krajów i regionów, takich jak Ameryka Północna, Ameryka Południowa, Europa, Afryka, Oceania, Bliski Wschód i Azja Południowo-Wschodnia.
