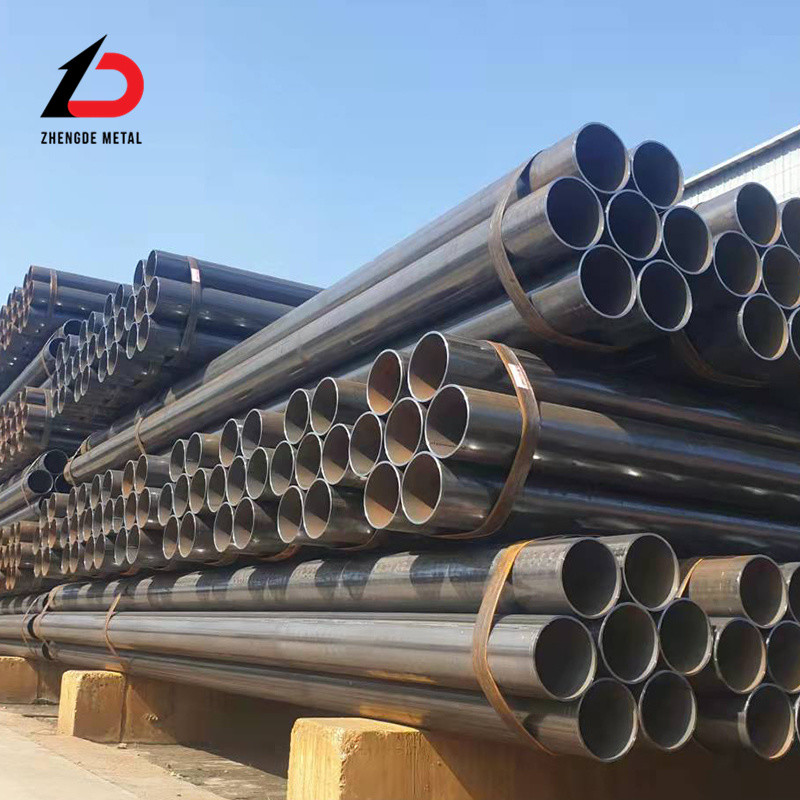

Wylotowana rura stalowa, zwana również walcowaną rurą, jest rurą stalową wykonaną z płyt stalowych lub taśm, które są walcowane po zakręceniu i formowaniu.Proces produkcji spawanych rur stalowych jest prosty, wydajność produkcji jest wysoka, istnieje wiele odmian i specyfikacji, a inwestycja w sprzęt jest niska, ale ogólna wytrzymałość jest niższa niż w przypadku bezszwowych rur stalowych.
Opis produktu
Od lat trzydziestych XX wieku, wraz z gwałtownym rozwojem produkcji ciągłego walcowania wysokiej jakości stali w taśmie oraz postępem technologii spawania i kontroli,jakość spań była stale ulepszana, a odmiany i specyfikacje spawanych rur stalowych zwiększają się z dnia na dzień i zastępują rury stalowe nienasycone w coraz większej liczbie dziedzin.Z spawanymi rurami stalowymi podzielone są na równe z spawanymi rurami i spirali z spawanymi rurami w zależności od formy spawaniaKlasyfikacja według metody produkcji: Klasyfikacja procesu - rury spawane łukiem, rury spawane oporem, rury spawane gazem (wysokiej częstotliwości, niskiej częstotliwości), rury spawane piecem.
Rury spawane o mniejszej średnicy używają spawania z prostym szwem, podczas gdy rury spawane o dużej średnicy najczęściej używają spawania spiralnego; zgodnie z kształtem końca rury stalowej,jest podzielony na okrągłe, spawane rury i specjalnie ukształtowane (kwadratne, prostokątne itp.) z spawanymi rurami; według różnych materiałów i zastosowań dzieli się na płynów wydobywczychPozostałe, o masie przekraczającej 1 mm, elektrycznie spawane rury stalowe do walców przenośnikowych, itp. Zgodnie z specyfikacją i tabelą rozmiarów w obowiązującej normie krajowej, sortować według średnicy zewnętrznej*gęstości ściany od małej do dużej.
Standardy produktów
Powszechne materiały do spawanych rur to: Q235A, Q235C, Q235B, 16Mn, 20#, Q345, L245, L290, X42, X46, X60, X80, 0Cr13, 1Cr17, 00Cr19Ni11, 1Cr18Ni9, 0Cr18Ni11Nb itp.
Płytki stalowe lub taśmy stalowe są używane w spawanych rurach stalowych. Ze względu na różne procesy spawania podzielone są na rurach spawanych w piecu,Rury spawane elektrycznie (z spawaniem oporowym) i automatyczne rury spawane łukowoZe względu na różne formy spawania dzielą się one na dwa rodzaje: rury spawane w prostych szwach i rury spawane spiralnie.są one podzielone na okrągłe, spawane rury i specjalnie ukształtowane (kwadratneRury spawane podzielone są na następujące odmiany ze względu na różne materiały i zastosowania:
GB/T3091-2008 (Zawalniane rury stalowe do transportu płynów niskiego ciśnienia): Używane głównie do transportu wody, gazu, powietrza, ropy naftowej,ciepła wody lub pary oraz innych ogólnych płynów niskiego ciśnienia i innych rurJego reprezentatywnym materiałem jest stal klasy Q235A.
GB/T14291-2006 (Sprężone rury stalowe do transportu płynów górniczych): Używane głównie w przypadku rurociągów stalowych spawanych z prostym szwem do ciśnienia powietrza w kopalni, odprowadzania i wyładowywania gazu w szybie.Jego reprezentatywnymi materiałami są stal Q235A i B.
GB/T12770-2002 (przewalone rury stalowe ze stali nierdzewnej do konstrukcji mechanicznych): stosowane głównie do maszyn, samochodów, rowerów, mebli,Dekoracja hotelowa i restauracyjna oraz inne elementy mechaniczne i części konstrukcyjneJego reprezentatywne materiały to 0Cr13, 1Cr17, 00Cr19Ni11, 1Cr18Ni9, 0Cr18Ni11Nb itp.
GB/T12771-1991 (przewożone rury stalowe ze stali nierdzewnej do transportu płynów): Używane głównie do transportu niskociśnieniowych nośników korozyjnych.0Cr18Ni11Nb, 0017Cr17Ni14Mo2, itp.
Ponadto spawane rury ze stali nierdzewnej do dekoracji (GB/T 18705-2002), spawane rury ze stali nierdzewnej do dekoracji budynków (JG/T 3030-1995),i spawane rury stalowe do wymienników ciepła (YB4103-2000).
Proces produkcji
Proces produkcji zwojowanej rury z prostym szwu jest prosty, wydajność produkcji jest wysoka, koszty niskie, a rozwój szybki.Wytrzymałość rur spawanych spiralnie jest na ogół wyższa niż w przypadku rur spawanych z prostymi szwamiRury spawane o większej średnicy mogą być produkowane z węższych węzłów, a spawane rury o różnej średnicy mogą być również produkowane z węzłów o tej samej szerokości.w porównaniu z rurami z prostymi szwami o tej samej długości, długość spawania wzrasta o 30~100%, a prędkość produkcji jest niższa.
Rury spawane o dużej średnicy lub grubości są zazwyczaj wytwarzane bezpośrednio z stali, podczas gdy małe rury spawane i rury spawane o cienkiej ścianie muszą być bezpośrednio spawane tylko przez taśmy stalowe.Potem po prostu wypolerować i szczotkować.
Dodatek: Wylotowana rurka jest zwalczana ze stali, więc jej oryginalny stan nie jest tak wysoki jak w przypadku rury bezszwowej.
Przepływ procesu rur spawanych
Raw material uncoiling - flattening - end shearing and welding - looper - forming - welding - internal and external weld bead removal - pre-correction - induction heat treatment - sizing and straightening - eddy current testing - cutting off - hydraulic inspection - pickling - final inspection (Strictly controlled)-packaging-shipping.
Cechy
Proces produkcji zwojowanej rury z prostym szwu jest prosty, wydajność produkcji jest wysoka, koszty niskie, a rozwój szybki.Wytrzymałość rur spawanych spiralnie jest na ogół wyższa niż w przypadku rur spawanych z prostymi szwamiRury spawane o większej średnicy mogą być produkowane z węższych węzłów, a spawane rury o różnej średnicy mogą być również produkowane z węzłów o tej samej szerokości.w porównaniu z rurami z prostymi szwami o tej samej długości, długość spawania wzrasta o 30~100%, a prędkość produkcji jest niższa.
Zakres stosowania
Produkty są szeroko stosowane w projektach zaopatrzenia w wodę, przemysłu petrochemicznego, przemysłu chemicznego, przemysłu energetycznego, nawadniania rolnego i budownictwa miejskiego.Są jednym z dwudziestu kluczowych produktów opracowanych w moim kraju..
W przypadku transportu płynów: zaopatrzenie w wodę i odprowadzanie; w przypadku transportu gazu: gaz węglowy, para, skroplony gaz naftowy.
W celach konstrukcyjnych: rury do gromadzenia, mosty; rury do doków, dróg, konstrukcji budowlanych itp. [1]
Edytor kategorii
Klasyfikowane według zastosowania
Jest on ponadto podzielony na ogólne rurki spawane, galwanizowane rurki spawane, rurki spawane tlenem, obudowy drutu, metrycznie spawane rury, rury rolkowe, rury pompowe do studni głębokiej, rury samochodowe,Rury transformatorów, spawane rury o cienkiej ścianie, spawane rury o specjalnym kształcie, rury rusztowe i spirali spawane.
Rurka spawana ogólna: Rurka spawana ogólna jest używana do transportu płynu niskiego ciśnienia. Wykonana z stali Q195A, Q215A, Q235A. Może być również wykonana z innych łagodnych stali, które są łatwo spawalne.Rury stalowe podlegają ciśnieniu hydraulicznemu, gięcia, spłaszczania i innych eksperymentów, i mają pewne wymagania dotyczące jakości powierzchni.i często wymagana jest dostawa stałej długości (lub wielokrotnych długości)Specyfikacje spawanych rur są wyrażone w średnicy nominalnej (milimetrów lub cali).są dwa rodzaje spawanych rur: zwykłe rury stalowe i utwardzone rury stalowe.
Rury stalowe zgalwanizowane: w celu poprawy odporności na korozję rur stalowych, ogólne rury stalowe (rury czarne) są zgalwanizowane.Galwanizacja na gorąco i galwanizacja elektrycznaGalwanizacja na gorąco ma grubą warstwę cynku, a galwanizacja elektryczna ma niski koszt.
Rura spawana przez dmuchanie tlenem: stosowana jako rura dmuchająca tlenem do produkcji stali.,W celu zapobiegania korozji niektóre z nich są aluminiowane.
Włókno: jest zwykłą rurą ze stali węglowej. Jest stosowana w betonie i różnych projektach strukturalnych dystrybucji mocy.Włókno rękaw ma cienką ścianę i jest najczęściej stosowany po powleczeniu lub ocynkowania, wymagające badania gięcia na zimno.
Metryczne rury spawane: specyfikacje są stosowane w postaci rurociągów bezszwowych, rurociągów spawanych ze stali wyrażonych w średnicy zewnętrznej * grubości ściany mm,o pojemności nieprzekraczającej 10 WNastępnie wytwarzana jest metodą ciągnięcia na zimno. Rury spawane metrycznie dzielą się na rury ogólnego przeznaczenia i rury o cienkiej ścianie.Są one zazwyczaj stosowane jako elementy konstrukcyjneRury z cienkimi ścianami są stosowane do produkcji mebli, lamp itp. Należy zapewnić wytrzymałość i próbę gięcia rury stalowej.
Rurka rolkowa: stosowana do rury stalowej spawanej elektrycznie, zwykle wykonanej z stali Q215, Q235A, B i 20, o średnicy 63,5-219,0 mm.Istnieją pewne wymagania dotyczące krzywizny ruryZ reguły przeprowadza się badania ciśnienia wody i spłaszczania.
Rurka transformatora: stosowana do produkcji rur radiatora transformatora i innych wymienników ciepła. Jest wykonana ze zwykłej stali węglowej i wymaga spłaszczania, rozpalania, gięcia i badań hydraulicznych.Rury stalowe są dostarczane w długościach stałych lub wielokrotnych, a także określone wymagania dotyczące gięcia rur stalowych.
Rury specjalnego kształtu: rury kwadratowe, rury prostokątne, rury w kształcie kapelusza, rury stalowe z gumy do drzwi i okien, spawane ze zwykłej stali konstrukcyjnej węglowej i taśm 16Mn i innych stali.Wykorzystywane głównie jako elementy maszyn rolniczych, okna i drzwi stalowe itp.
Elektrycznie spawane rury o cienkiej ścianie: stosowane głównie do produkcji mebli, zabawek, lamp itp. W ostatnich latach rury o cienkiej ścianie wykonane z taśm ze stali nierdzewnej są szeroko stosowane w meblach wysokiej klasy,dekoracje, ogrodzenia itp.
Rura spawana spiralnie: wytwarzana jest poprzez walcowanie taśm stali konstrukcyjnej o niskiej zawartości węgla węglowego lub stali konstrukcyjnej o niskim stopniu stopu w puste rury pod określonym kątem spiralnym (zwanym kątem formowania),a następnie spawanie szwów rury. Może być wykonana z węższych rur. Strysowa stal produkuje rury stalowe o dużej średnicy. Rury spawane spiralnie są głównie stosowane do rurociągów przesyłowych ropy naftowej i gazu ziemnego,a ich specyfikacje wyrażone są przez średnicę zewnętrzną * grubość ścianyWyroby spawane spiralnie są jednoboczne lub dwustronne.wytrzymałość na rozciąganie i wydajność zgięcia na zimno spawania spełniają przepisy.
Klasyfikacja według metody produkcji
(1) Zgodnie z procesem - rury spawane łukowo, rury spawane oporowo (wysoka częstotliwość, niska częstotliwość), rury spawane gazem, rury spawane piecem.
(2) W zależności od szwu spawalniczego - rurociąg spawany z prostym szwem, rurociąg spawany spiralnie.
Klasyfikacja według kształtu przekroju poprzecznego
(1) Proste rury stalowe o przekroju poprzecznym - okrągłe rury stalowe, rury stalowe kwadratowe, rury stalowe owalne, rury stalowe trójkątne, rury stalowe sześciokątne, rury stalowe rombowe, rury stalowe ośmiokątne,rury półkołowe ze stali, i inne.
(2) Rury stalowe o złożonym przekroju poprzecznym - nierówne rury stalowe sześciokątne, rury stalowe w kształcie pięciokątnego kwiatu śliwki, rury stalowe podwójnie wypukłe, rury stalowe podwójnie zagęszczone, rury stalowe w kształcie melonu,rury stalowe stożkowe, rury stalowe faliste, rury stalowe z obudowy zegarków i inne.
Klasyfikowane według grubości ściany
Cienkie ściankowe rury stalowe, grube rury stalowe.
Klasyfikacja według kształtu końca
Podzielone na okrągłe rurki spawane i specjalnie ukształtowane ( kwadratowe, płaskie itp.) rurki spawane.
Dodatek do klasyfikacji
1. Ordinary carbon steel wire casing (GB/T3640-88) is a steel pipe used to protect wires in electrical installation projects such as industrial and civil buildings and installation of machinery and equipment.
2. Prosta szwista elektryczna walcowana rurka stalowa (YB242-63) jest rurą stalową z szwem spawania i rurą stalową wzdłużnie równoległe.Pozostałe urządzenia elektryczne, z wyłączeniem urządzeń elektrycznych, przewody olejowe chłodzące transformatorów itp.
3. Spiralnie podwodna, łukowo spawana rurka stalowa (SY5036-83) do transportu cieczy pod ciśnieniem jest wykonana z gorąco walcowanych ceł stalowych w postaci pustej rurki, formowanej spiralnie w stałej temperaturze,o pojemności nieprzekraczającej 10 W. Jest używany do transportu cieczy pod ciśnieniem. Spiralne rury stalowe. Rury stalowe mają silną zdolność do nośności ciśnienia i dobrą wydajność spawania.Przechodzą one rygorystyczne badania naukowe i są bezpieczne i niezawodne w użyciu.. Rurociąg stalowy ma dużą średnicę, wysoką wydajność transportową i może zaoszczędzić inwestycje w układanie rurociągów.
4. Spiralna szwy wysokiej częstotliwości spawane rury stalowe (SY5038-83) do transportu cieczy pod ciśnieniem jest wykonana z gorąco walcowane cewki ze stali w postaci plamki, w formach spiralnych w stałej temperaturze,o pojemności nieprzekraczającej 10 W. Używany jest do transportu cieczy pod ciśnieniem. Spiralny szew wysokiej częstotliwości spawanych rur stalowych. Rury stalowe mają silną wytrzymałość, dobrą plastyczność,i są łatwe do spawania i przetwarzaniaPo różnych rygorystycznych i naukowych inspekcjach i testach są one bezpieczne i niezawodne w użyciu.i może zaoszczędzić inwestycje w układanie rurociągówUżywane głównie do układania rurociągów transportujących ropę naftową, gaz ziemny itp.
5. Ogólnie rzecz biorąc, spiralne rury stalowe spawane łukiem podwodnym do transportu płynów niskiego ciśnienia (SY/T5037-2000) są wykonane z ciepłowalcowanych cewek stalowych jako puste rury,które są często podgrzewane i tworzone w spiralę, a są wytwarzane dwustronnym automatycznym spawaniem łukowym pod wodą lub jednostronnym spawaniem.powietrze i para.
6. Spiralny zwojowy wysokiej częstotliwości spawany rurociąg stalowy (SY5039-83) do ogólnego transportu płynów niskiego ciśnienia jest wykonany z gorąco walcowanych cewkowych cewkowych jako puste rurociągi,spiralnie uformowane przy stałej temperaturze, a spawany przez wysokiej częstotliwości spawania okręgowego. Jest używany do ogólnego transportu płynu niskiego ciśnienia.
7. Spiralnie spawane rury stalowe do słupów (SY5040-83) wykonane są z ciepłowalcowanych cewkowych cewek stalowych w postaci pustej rury, formowanych spiralnie w stałej temperaturze,i wykonane dwustronnym spawaniem łukowym podwodnym lub spawaniem wysokiej częstotliwościUżywany jest w budownictwie cywilnym i dokach. , mosty i inne fundamenty.
Zhengde Zwierzone rurki stalowe, znane również jako zwierzone rurki, są rurkami stalowymi wytwarzanymi przez spawanie płyt stalowych lub taśm po walcowaniu i formowaniu.Rury stalowe spawane podzielone są na rury spawane z prostym szwu i rury spawane spiralnie w zależności od formy spawania. Klasyfikowane według metody produkcji: rury spawane łukowo, rury spawane oporowo, rury spawane gazowo (wysokiej i niskiej częstotliwości), rury spawane piecem.Proces produkcji zwojowej rury z prostym szwu jest prostyWyroby spawane spiralnie mają na ogół wyższą wytrzymałość niż rury spawane prostymi szwami.Wąskie węzły mogą być wykorzystywane do produkcji rur spawanych o większej średnicyW przypadku rurociągów o prostych szwach o tej samej długości, jednakże w porównaniu z rurociągami o prostych szwach o tej samej długości,długość spawania wzrasta o 30-100% i prędkość produkcji jest niższaProdukty o grubej cewce ściennej obejmują: wielką cewkę, grube cewki ścienne o dużej średnicy, cewki ścienne o grubości różnych materiałów, ciepło walcowane cewki ścienne, zimno walcowane cewki ścienne itp.
Wszystkie zwalane rury mogą być wytwarzane z galwanizowanych zwalanych rur, które można znaleźć poprzez konsultację produktu na stronie głównej.
| DN | Rury ze stali spawanej (zwykłe) | Rury ze stali spawanej (grubowane) | Rury stalowe bez szwu (walcowane na gorąco) | Rury stalowe spawane spiralnie | ||||
| pg≤1,0Mpa | pg≤1,6Mpa | pg≤2,5Mpa | pg≤1,6Mpa | |||||
| D × ̇ | (kg/m) | D × ̇ | (kg/m) | D × ̇ | (kg/m) | D × ̇ | (kg/m) | |
| DN15 | 21.3*2.75 | 1.25 | 21.3*3.25 | 1.44 | - Nie, nie. | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| DN20 | 26.8*2.75 | 1.63 | 26.8*3.5 | 2.01 | - Nie, nie. | - Nie, nie. | - Nie, nie. | - Nie, nie. |
| DN25 | 33.5*3.25 | 2.42 | 33.5*4 | 2.91 | 32 razy 3.5 | 2.46 | - Nie, nie. | - Nie, nie. |
| DN32 | 42.3*3.25 | 3.13 | 42.3*4 | 3.77 | 38 razy 3.5 | 2.98 | - Nie, nie. | - Nie, nie. |
| DN40 | 48 razy 3.5 | 3.84 | 48 razy 4.25 | 4.58 | 45 razy 3.5 | 3.58 | - Nie, nie. | - Nie, nie. |
| DN50 | 60 razy 3.5 | 4.88 | 60 razy 4.5 | 6.16 | 57 razy 3.5 | 4.62 | - Nie, nie. | - Nie, nie. |
| DN65 | 75.5*3.75 | 6.64 | 75.5*4.5 | 7.88 | 73*4 | 6.81 | - Nie, nie. | - Nie, nie. |
| DN80 | 88.5*4 | 8.34 | 88.5*4.75 | 9.81 | 89*4 | 8.38 | - Nie, nie. | - Nie, nie. |
| DN100 | 114*4 | 10.85 | 114*5 | 13.44 | 108*4 | 10.26 | - Nie, nie. | - Nie, nie. |
| DN125 | 140 razy 4.5 | 15.04 | 140 razy 4.5 | 18.24 | 133*4 | 12.72 | - Nie, nie. | - Nie, nie. |
| DN 150 | 165 razy 4.5 | 17.81 | 165 razy 5.5 | 21.63 | 159 razy 4.5 | 17.14 | 168*5 | 20.1 |
| DN200 | - Nie, nie. | - Nie, nie. | - Nie, nie. | - Nie, nie. | 219*6 | 31.52 | 219*5 | 31.52 |
| DN 250 | - Nie, nie. | - Nie, nie. | - Nie, nie. | - Nie, nie. | 273*8 | 52.28 | 273*7 | 45.92 |
| DN300 | - Nie, nie. | - Nie, nie. | - Nie, nie. | - Nie, nie. | 325*8 | 62.54 | 325*7 | 54.9 |
| DN350 | - Nie, nie. | - Nie, nie. | - Nie, nie. | - Nie, nie. | 377*9 | 81.67 | 377*7 | 63.87 |
| DN400 | - Nie, nie. | - Nie, nie. | - Nie, nie. | - Nie, nie. | 426*9 | 92.55 | 426*7 | 72.33 |
| DN450 | - Nie, nie. | - Nie, nie. | - Nie, nie. | - Nie, nie. | 480*9 | 104.53 | 478*7 | 81.31 |
| DN500 | - Nie, nie. | - Nie, nie. | - Nie, nie. | - Nie, nie. | 530*9 | 115.62 | 529*7 | 90.11 |
| DN600 | - Nie, nie. | - Nie, nie. | - Nie, nie. | - Nie, nie. | 630*9 | 137.82 | 630*7 | 107.5 |
Jakość na pierwszym miejscu: produkcja i kontrola w ścisłej zgodności z normami produkcji;
Korzyść cenowa: rabaty oparte na rzeczywistych cenach rynkowych;
zabezpieczenie transakcji: nie będzie utraty środków klientów;
Gwarancja po sprzedaży: problem klienta jest naszym problemem;
Długoterminowa współpraca: zapewnienie jakości, przewaga cenowa, szczera obsługa może trwać przez długi czas.
